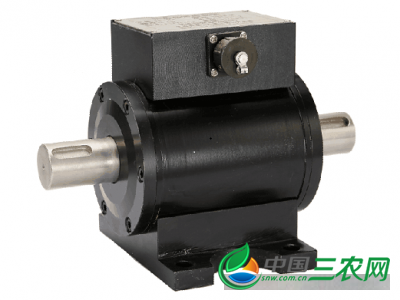

扭矩传感器 上海枫庆供应

点击图片查看原图

品牌: 上海枫庆
量程范围: 0-1000-2000Nm
单价: 300.00元/个
起订: 1 个
供货总量: 3000 个
所在地: 上海
有效期至: 长期有效
最后更新: 2019-09-27 20:20
询价

基本资料信息
详细说明
 TP3042动态扭矩传感器

基本原理

1、 扭矩测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成扭应变成正比的频率信号。

2、 转速测量:通过光耦合及相应的处理电路,将转速信号转换成脉冲信号输出,旋转设备每转动一圈输出60个脉冲。

产品特点:

1.信号输出可选择脉冲方波或4-20mA、1-5V等标准信号,也可配备本公司的二次仪表。

2.检测精度高,稳定性好,抗干扰性强。

3.不需反复调零即可;连续测量正反扭矩。

4.既可测量静止扭矩,也可测量动态扭矩。

5.体积小、重传感器可脱离二次仪表独立使用,只需提供24VDC电源,即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。

应用领域:

1、 电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;

2、 风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;

3、 铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;

4、 可用于污水处理系统中的扭矩及功率的检测;

5、 可用于制造粘度计;

6、 可用于过程工业和流程工业中。

产品参数

技术参数

量程范围

0~1000~2000Nm

灵敏度

1±0.2mv/V

扭矩示值误差

<±0.5% F·S

重复性

<±0.2% F·S

非线性

<±0.25% F·S

零飘(24小时)

<0.5% F·S

回差

<0.2% F·S

输出阻抗

<1KΩ±3Ω

零点温飘

<±0.5% F·S/10℃

静态超载

120%

绝缘阻抗

>500MΩ

使用温度

-20℃~60℃

断裂负载

200%

电源电压

24VDC/500mA

总消耗电流

<200 mA

频率信号输出

5KHz-15 KHz

负额定扭矩

5KHz±10Hz

零扭矩

10KHz±10Hz

正额定扭矩

15KHz±10Hz

信号占空比

(50±20)%
